집에 공모전 지원금과 개인 사비로 산 라즈베리파이가 여러 대 있습니다. 개발할 때면 모니터와 HDMI 연결을 해서 사용하거나, 윈도우에서 Putty를 통한 Serial 연결을 주로 해왔습니다. 데스크톱 위치를 옮기면서, 라즈베리파이를 사용하는데 불편함이 많아져서 공식 7인치 터치스크린을 구매하게 되었습니다.

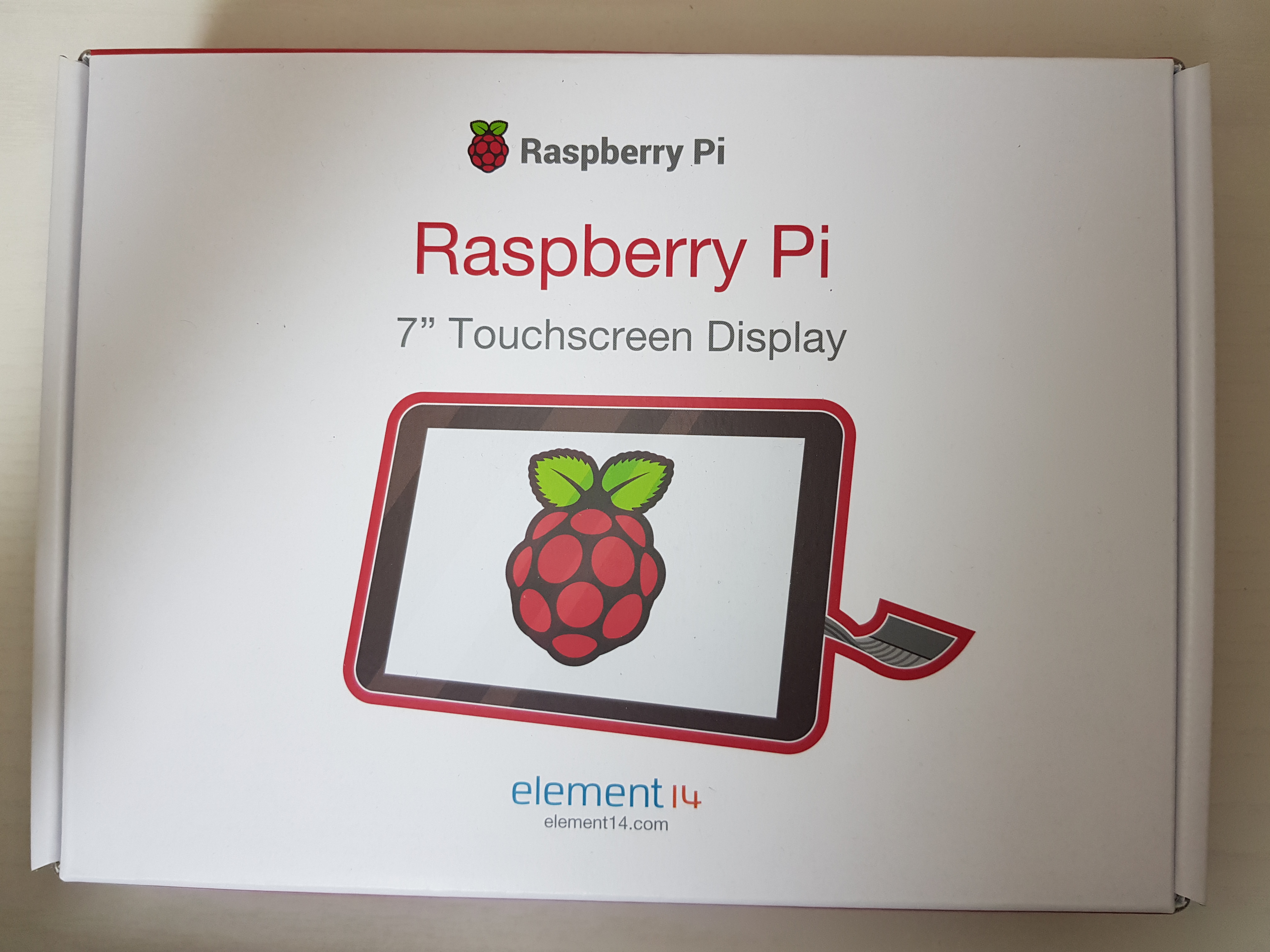

디바이스 마트에서 구매했습니다.

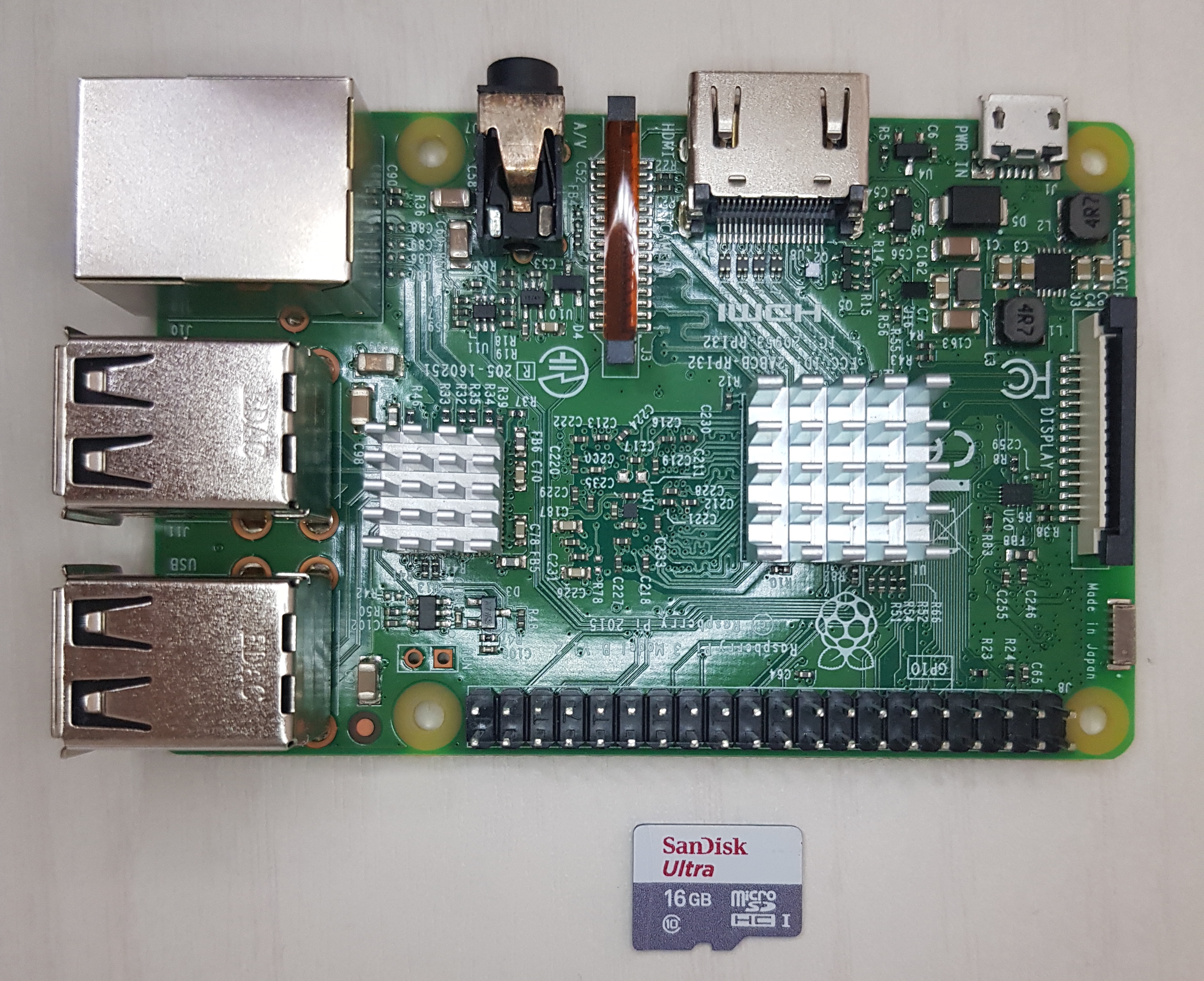

정품 터치스크린은 라즈베리파이2 이상의 모델은 전부 되는걸로 알고있습니다. 저는 집에 박혀있던 라즈베리파이3B+를 준비했습니다. 최신 라즈비안으로 작동시켜야 해서, sd카드를 밀고 최신버전으로 설치했습니다.

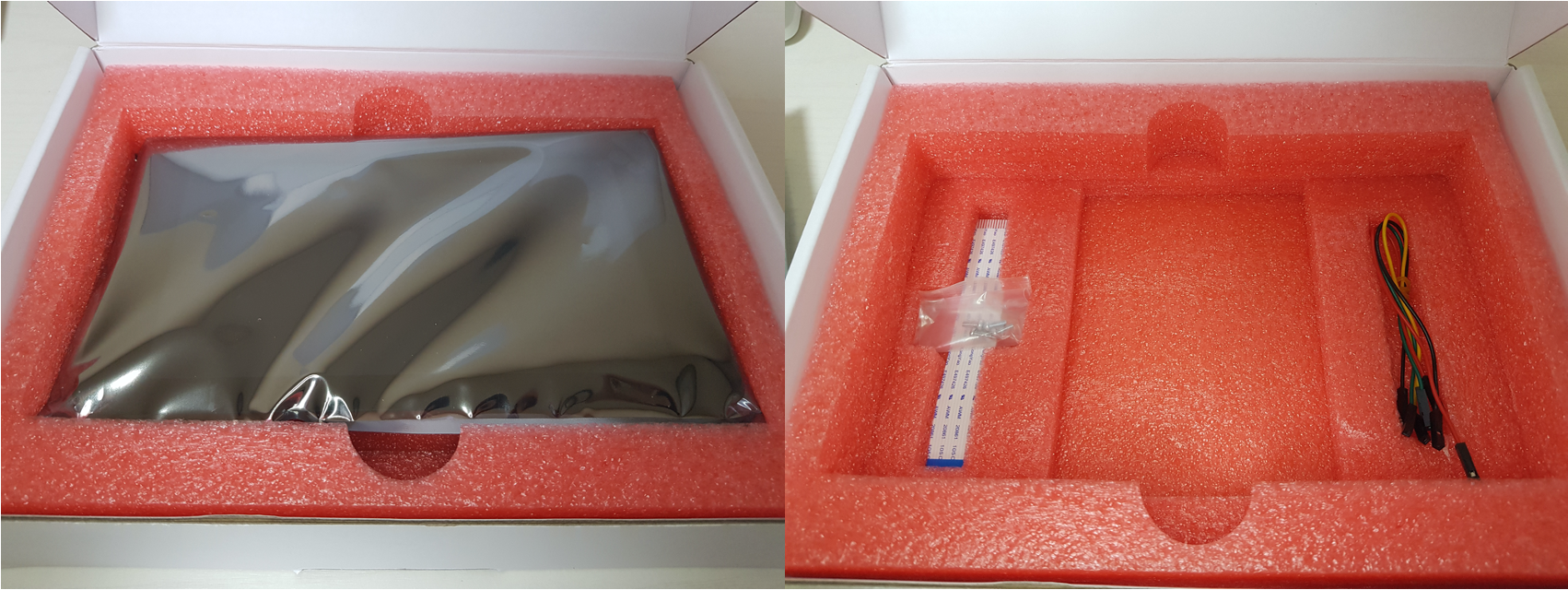

구성품으로 디스플레이, 점퍼 케이블, 리본 케이블, 나사들이 있습니다.
스크린 디스플레이와 어댑터 보드는 연결이 된 제품을 보내줘서 편했습니다.
연결 방법은 간단합니다.
1. 리본 케이블 연결

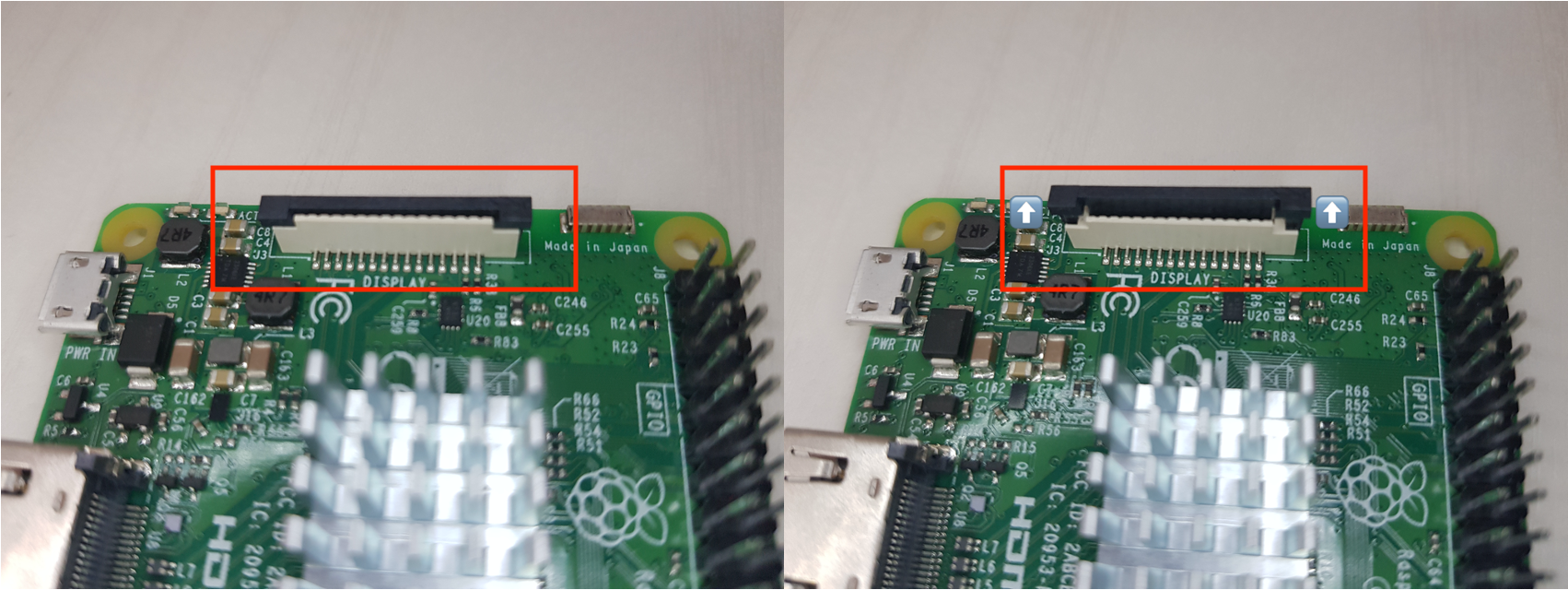

리본 케이블은 연결 부분을 열고, 리본 케이블을 연결한 뒤에 다시 닫아줘야 합니다.

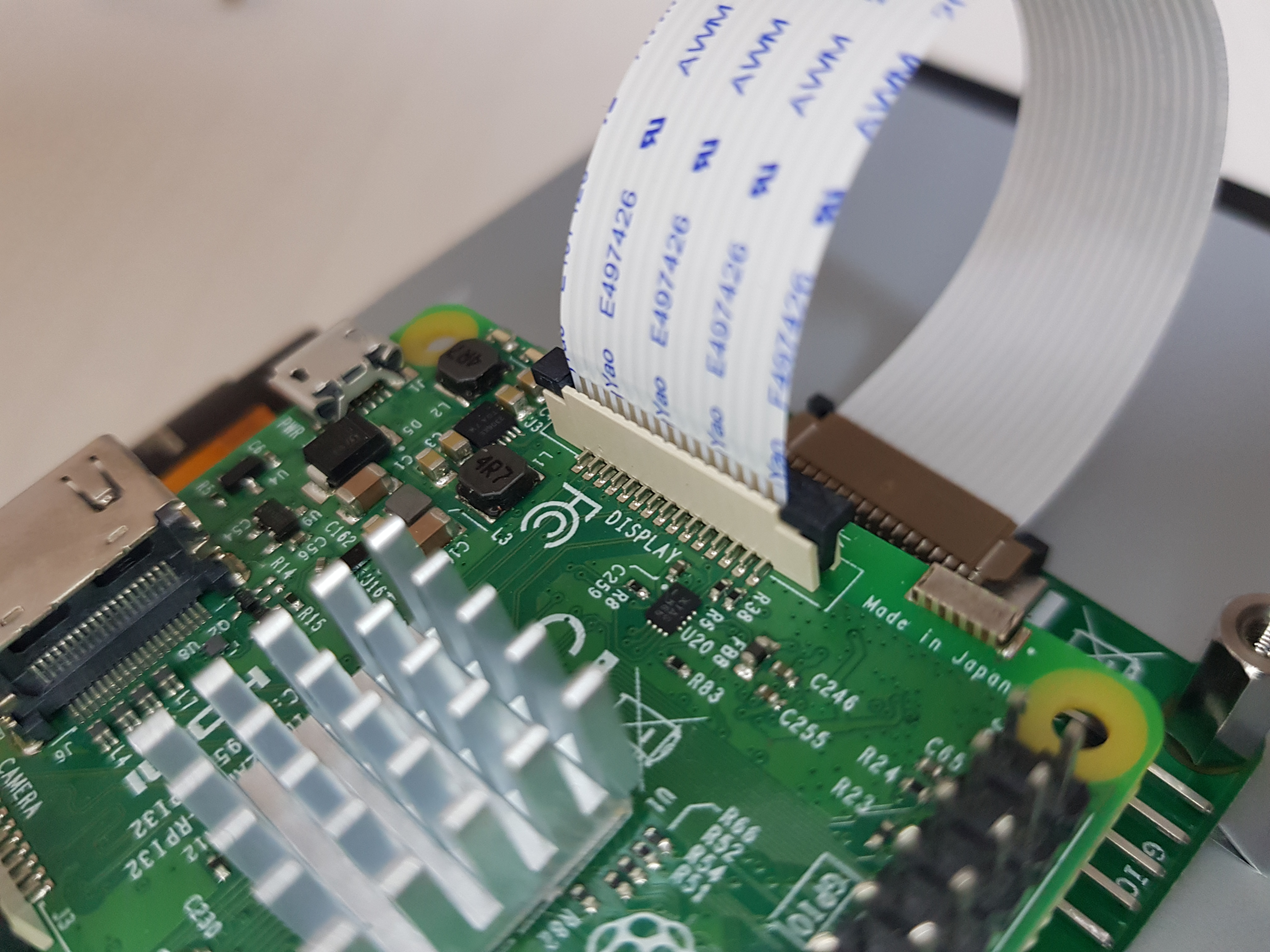

연결을 한 모습입니다.
리본케이블이 잘 연결되었다면 잡아당겨도 빠지지 않습니다.
2. 나사 쪼으기
라즈베리파이를 고정시키기위해서 디스플레이 보드와 나사로 연결합니다.
3. 점퍼 케이블 연결

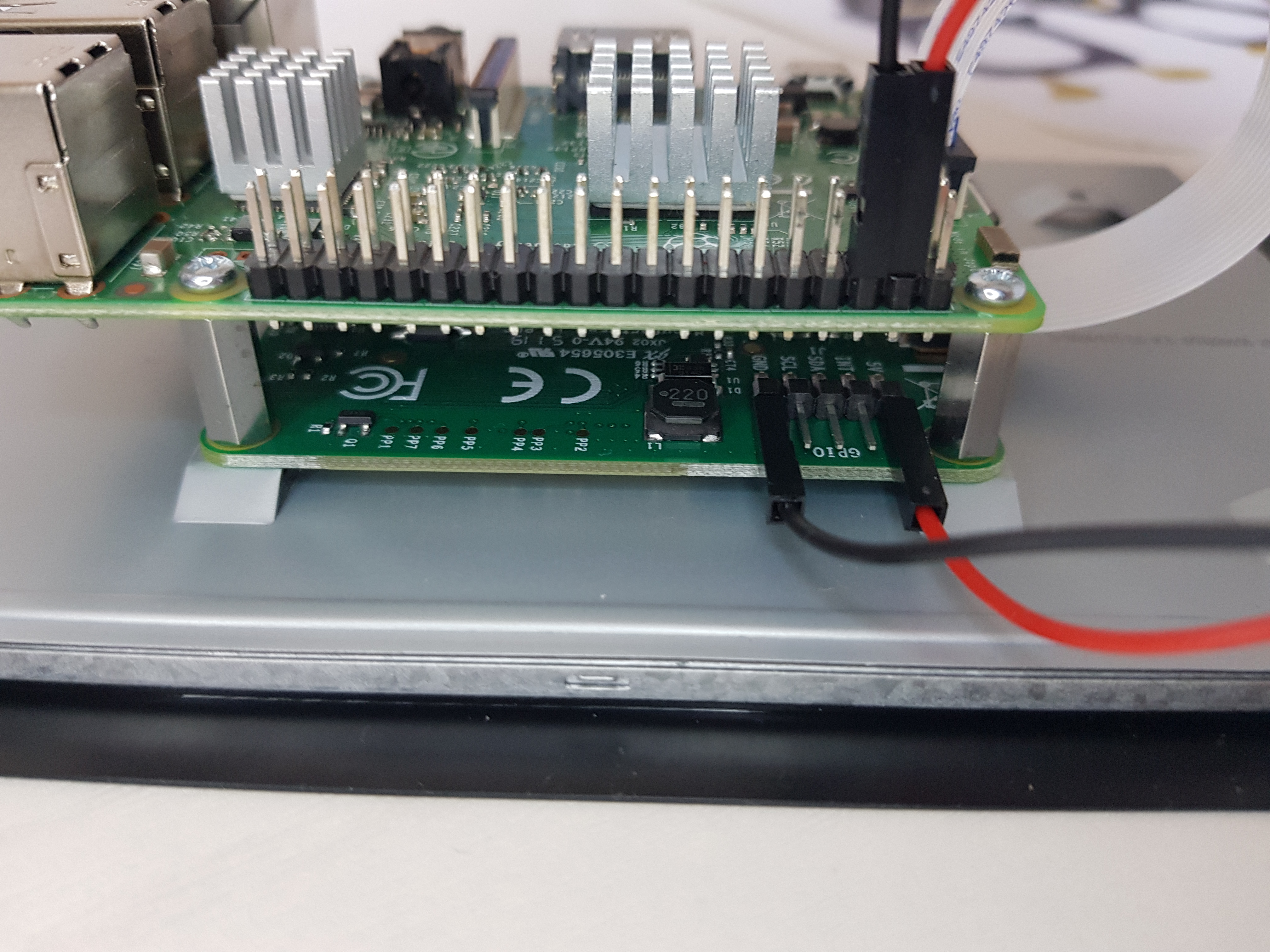

케이블은 Vcc와 GND만 각각 두 번째, 세 번째에 연결해주시면 됩니다.
연결만 잘해주신다면, 전원을 켰을 때 자동으로 인식해서 화면이 출력됩니다.
4. 전원 연결

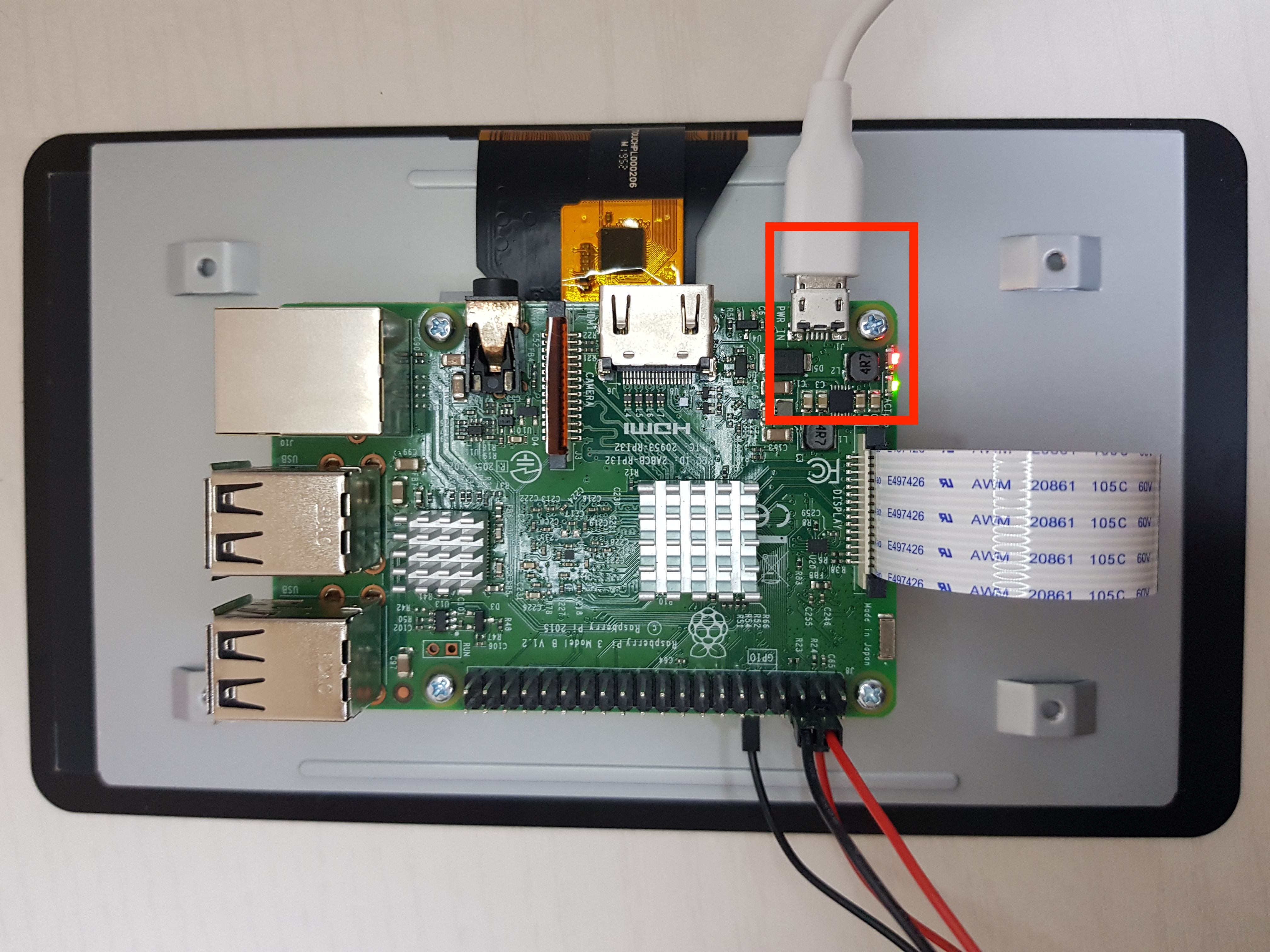

라즈베리파이와 디스플레이를 점퍼케이블로 연결을 해줘서, 라즈베리파이나 디스플레이 둘 중 하나만 전원연결을 해주시면 됩니다. 저는 라즈베리파이에 전원연결을 해줬습니다.
매번 모니터와 연결하기 귀찮았는데, 전원만 연결하면 바로 쓸 수 있는 게 큰 장점인 것 같습니다.
터치도 인식이 매우 잘됩니다. 하지만 저는 키보드+마우스 연결해서 써서 터치는 거의 하지 않습니다.
단점은 7인치라서 화면이 매우 작다는 점입니다.
코딩하기는 어려운 사이즈라는 점 인지하시고 구매하셔야 할 듯합니다.
저는 13인치 맥북의 반 정도 사이즈면 괜찮겠지?라는 생각에 구매했는데, 실제로 온 사이즈는 13인치 노트북의 반의 반 정도입니다. 라즈베리파이 관련 포스팅을 몇 건 했는데, Thonny Python IDE 사용했을 때 체감 모니터 화면은 다음과 같습니다.
상단 바, 터미널 실행화면까지 열어놓으면 IDE에서 5줄 보는 게 한계입니다.
7인치 디스플레이에 큰 기대를 하고 사시면, 실망도 클 것 같습니다.
저는 모니터 연결이 편해진 것에 의의를 두고 있습니다.
그리고 케이스까지 한 번에 구매하는 걸 추천드립니다.

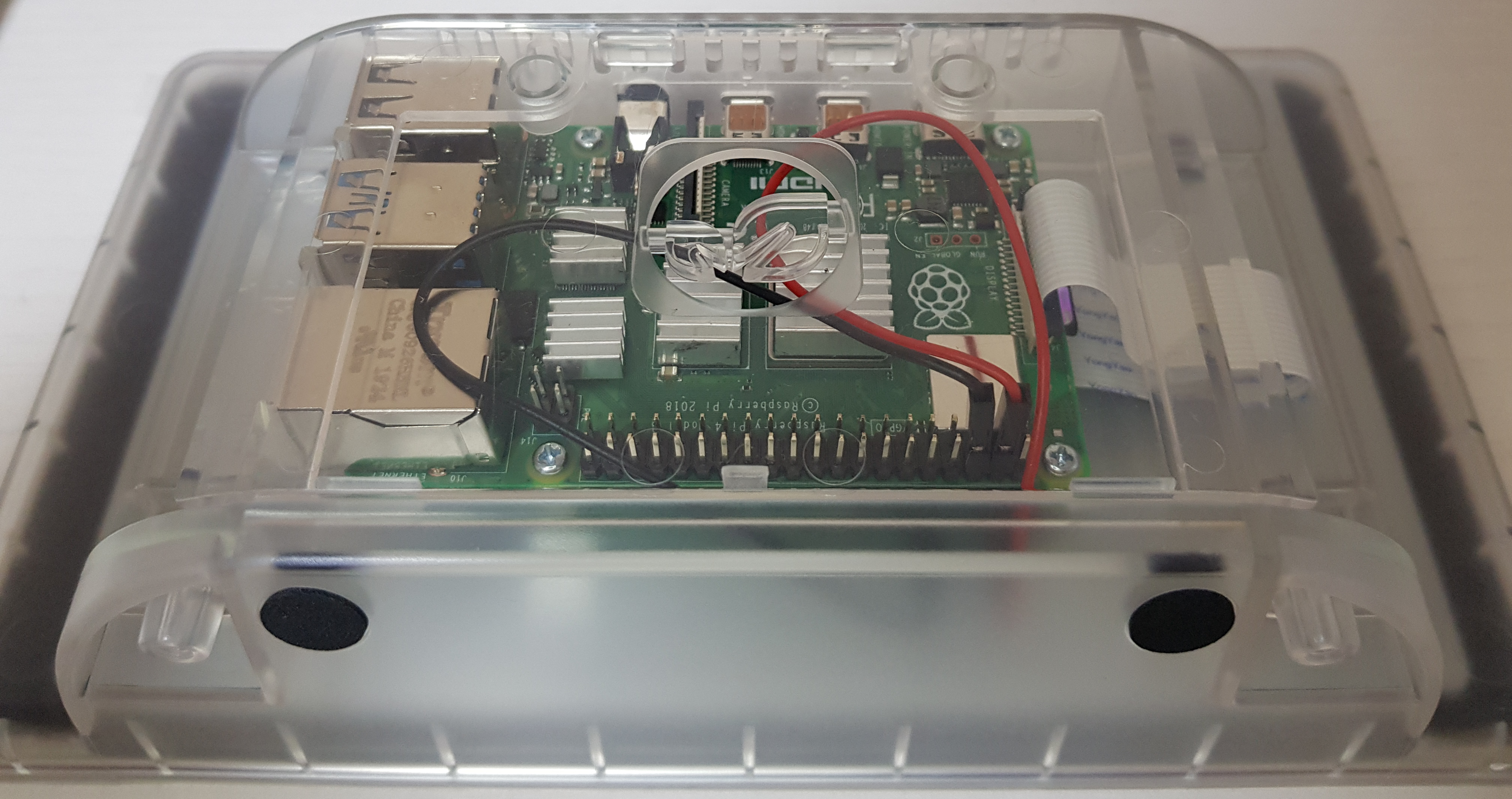

라즈베리파이4 + 7인치 공식 터치스크린 + 케이스를 끼운 모습입니다.
어디 세워두기도 편하고, 케이스가 있으니 깨질 염려가 적어 가지고 다니기에 좋습니다👍🏻
그리고 7인치 터치스크린에 연결을 해도 화면이 뜨지 않거나, 흰 화면만 보이시는 분들은
1. 최신 라즈비안OS를 재설치 및 업데이트(sudo apt-get update, sudo apt-get upgrade, sudo reboot)
2. 케이블 연결이 잘 되었는지 확인
3. 일반 모니터 연결 시 화면이 잘 뜨는지 확인
위 3가지 사항을 다시 확인해주시고, 1번 2번을 만족하고 일반 모니터 연결 시에도 화면이 잘 뜨는데 7인치 터치스크린에서만 화면이 안 뜬다면 기기 문제일 가능성이 큽니다. 저도 기기 결함으로 디바이스 마트에 문의했고 일반 모니터에서 동작하는 영상&7인치 터치스크린에서 동작하지 않는 영상 보내서 새 기기로 교체받았습니다:)

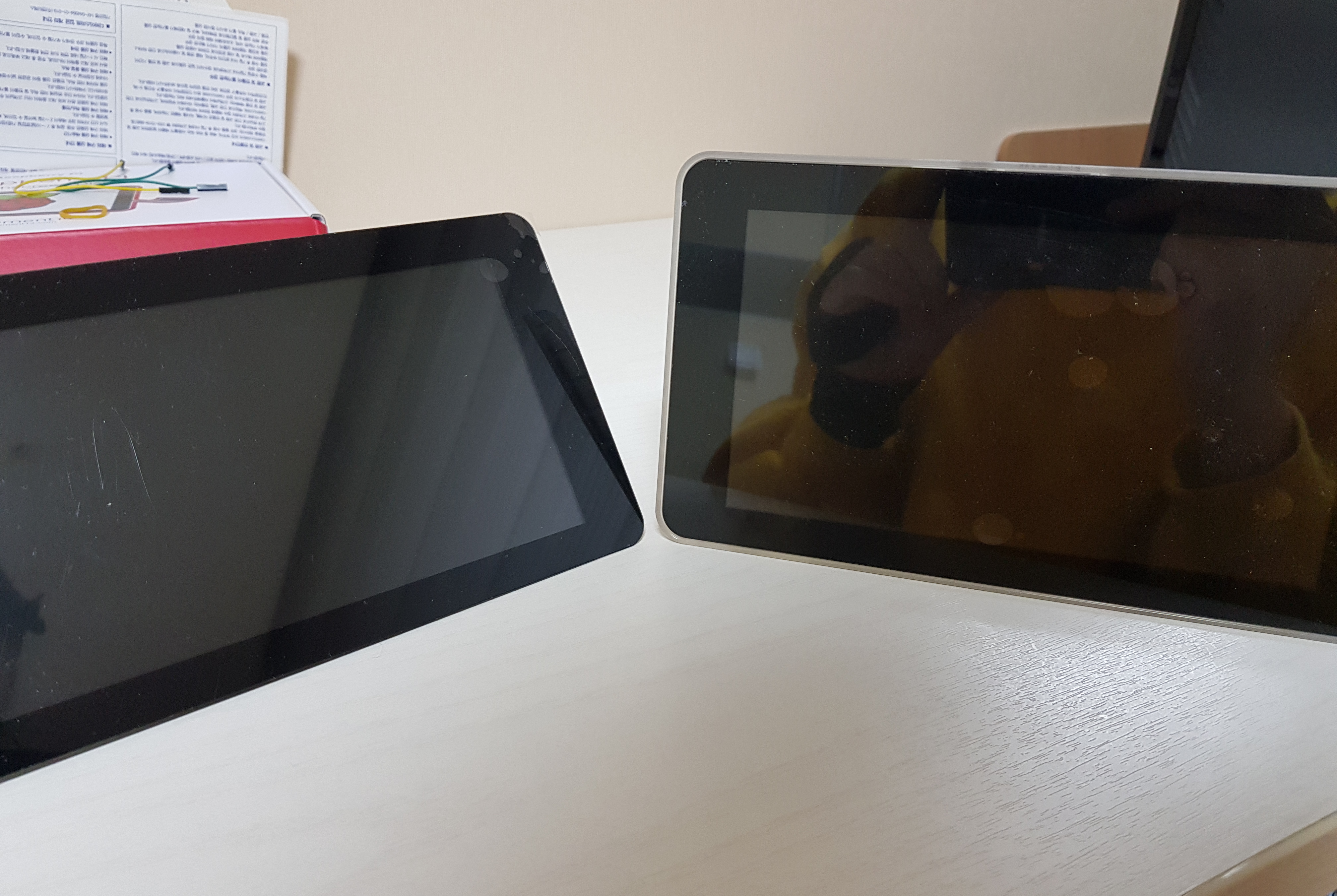

교체받는 그 사이를 못 참아서 한 대 더 구매했습니다.
한 대는 프로토타입 개발용이고 한 대는 제 장난감입니다 :>
